Použitý čip ESP8266 je vysoko integrovaný čip určený pre potreby nového prepojenia so svetom.
Ponúka kompletné a ucelené Wi-Fi sieťové riešenie, čo umožňuje buď hostiť aplikáciu alebo využívať všetky sieťové funkcie z inej bezdrôtovej implementácie.
Špecifikácia:
- SDIO: 2.0, SPI, UART
- Puzdro: 32-pin QFN
- Extrémne malé rozmery: DPS
- Integrovaný RF prepínač: balun, 24dBm PA, DCXO, a PMU
- Integrovaný RISC procesor: on-chip pamäť a externé pamäťové rozhranie
- Management: QOS
- Rozhranie pre: Audio I2S
- Integrované šifrovanie a zabezpečenie: WEP, TKIP, AES, a WAPI
- Podporuje APSD pre: VoIP aplikácie
- Žiadne externé komponenty: RF
Sieť:
- 802.11 b/g/n
- Wi-Fi Direct: (P2P), soft-AP
- Integrovaný: TCP/IP stack
- Integrovaný: TR switch, balun, LNA
- Integrované: PLLs, regulátory, DCXO a jednotky pre správu napájania
- Výstupný výkon: v režime 802.11b
- Integrovaný 32-bit CPU: môže byť použitý ako procesor aplikácie
- Spotreba v pohotovostnom režime: <1.0mW (DTIM3)
- Podpora 3 režimov: AP, STA, AP + STA
Viac informácií:
- https://nurdspace.nl/ESP8266#Translated_datasheet
- http://www.esp8266.com/
- http://www.electrodragon.com/w/Wi07c
- https://www.zybuluo.com/kfihihc/note/31135

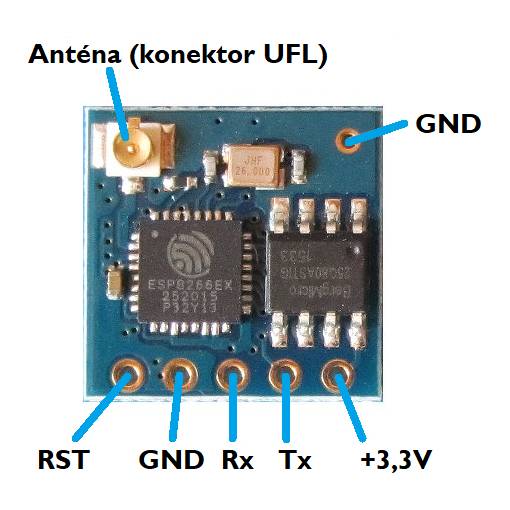

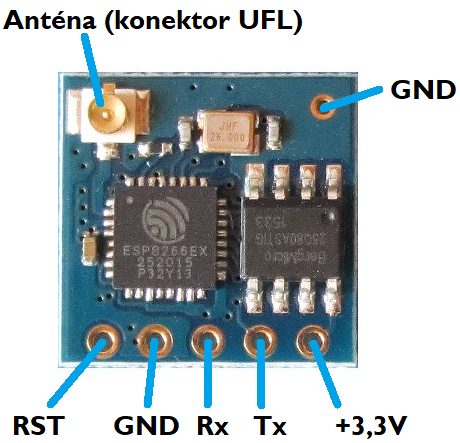

Tento modul obsahuje ESP8226 IC pre komunikáciu cez sériovú linku pomocou jednoduchých AT príkazov.
Upozornenie: tento modul vyžaduje napájanie 3,3 V pre VCC a 3.3V logiku. Nie je 5V tolerant.
Pripojením RX alebo TX na 5V Arduino sa tento modul zničí! Musíte použiť prevodník logickej úrovne, alebo Arduino na 3,3V.
Napájanie 3,3V na Arduino Uno nie je dostatočné pre napájanie tohto modulu. Musíte zaistiť samostatné.
Vhodný zdroj 3,3V (asi 300 mA alebo lepší)
K modulu je nevyhnutné pripojiť externú anténu. Pokiaľ hľadáte modul s integrovanou anténou, je tiež v našej ponuke.

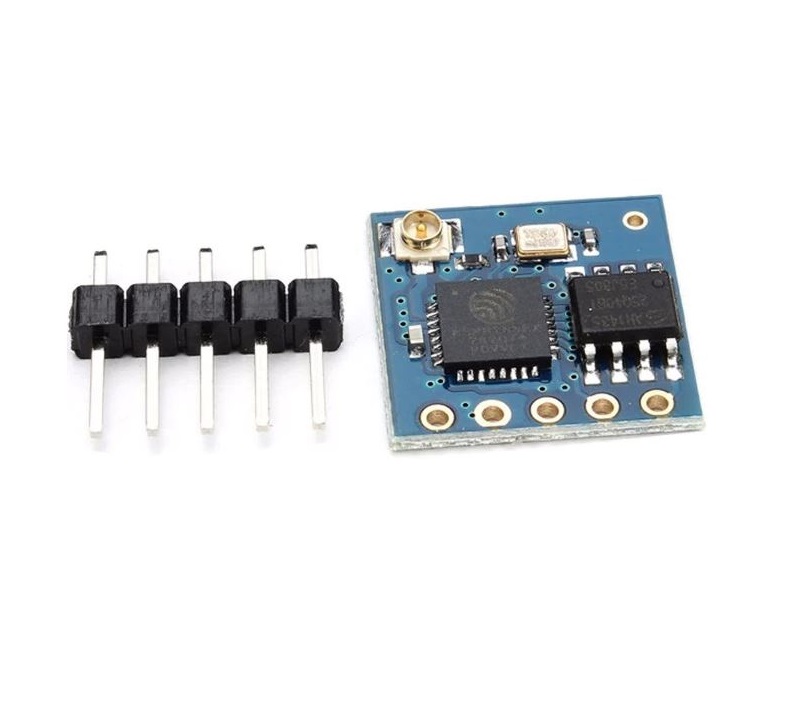

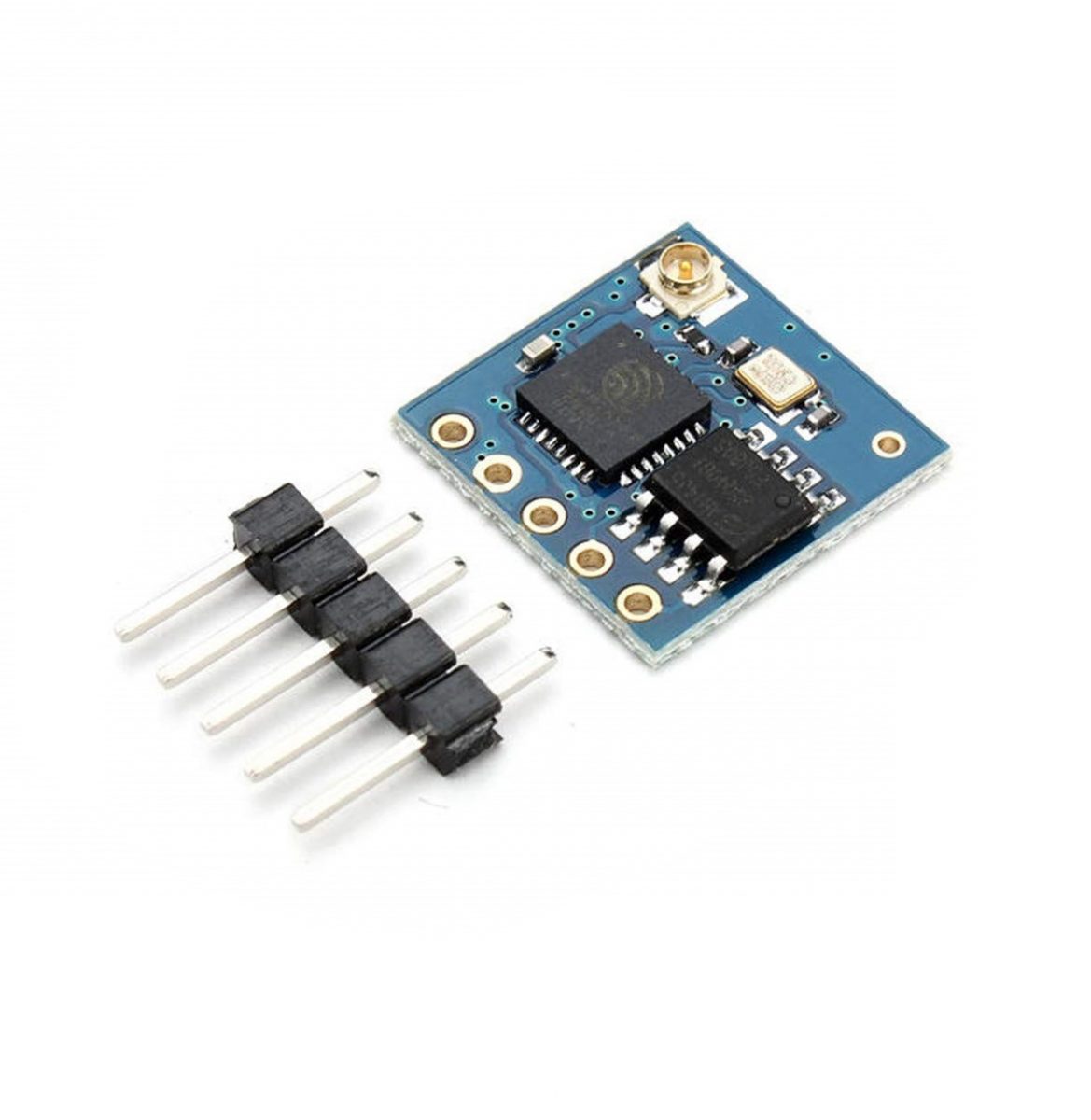

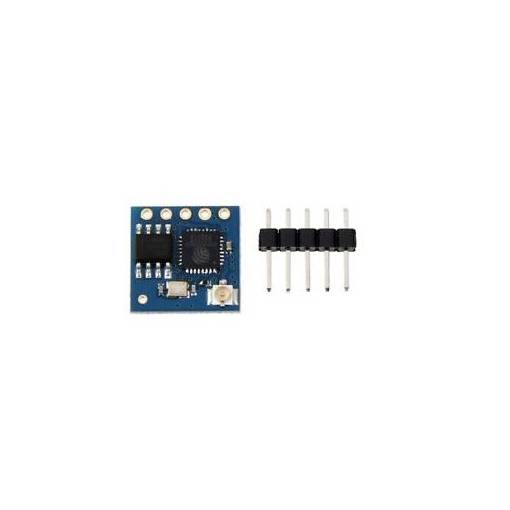

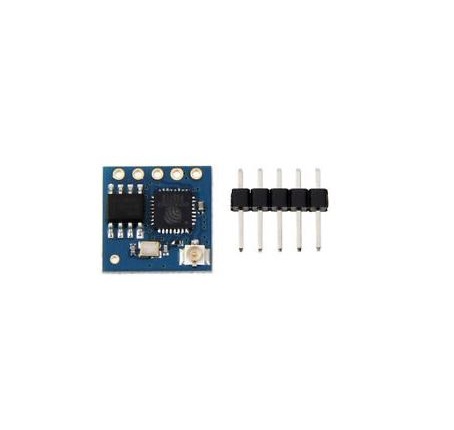

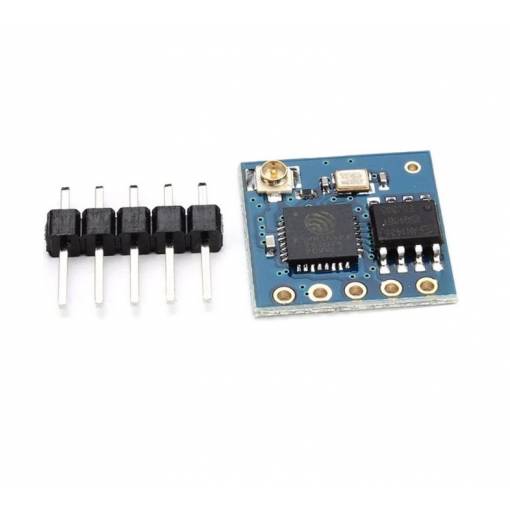

Balíček obsahuje jeden WIFI modul.
