Použitý čip ESP8266 je vysoko integrovaný čip určený pre potreby nového prepojenia so svetom.
Ponúka kompletné a ucelené Wi-Fi sieťové riešenie, čo umožňuje buď hostiť aplikáciu alebo využívať všetky sieťové funkcie z inej bezdrôtovej implementácie.
V použitom čipe ESP8266 je integrovaný mikrokontrolér, ktorý môžete aj nemusíte využiť. Pokiaľ ho použijete, nemusíte vôbec arduino pripájať. Táto doska má 2 IO porty a UART (RXD TXD).

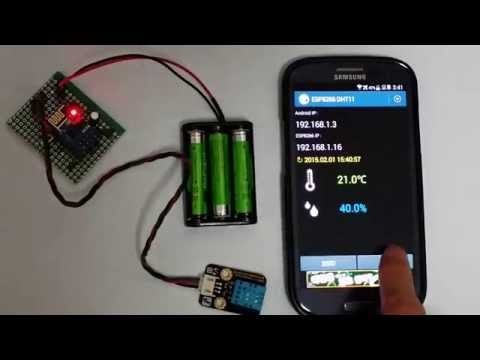

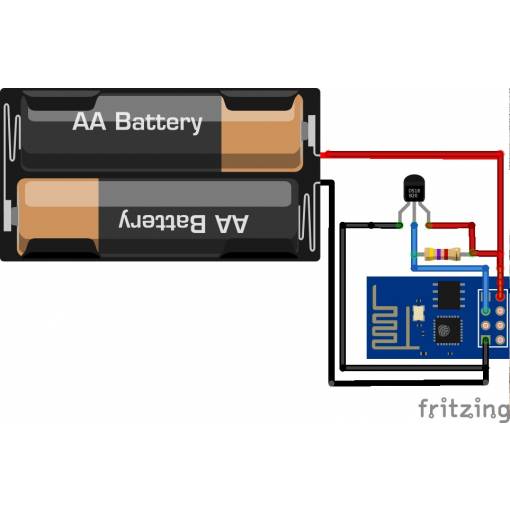

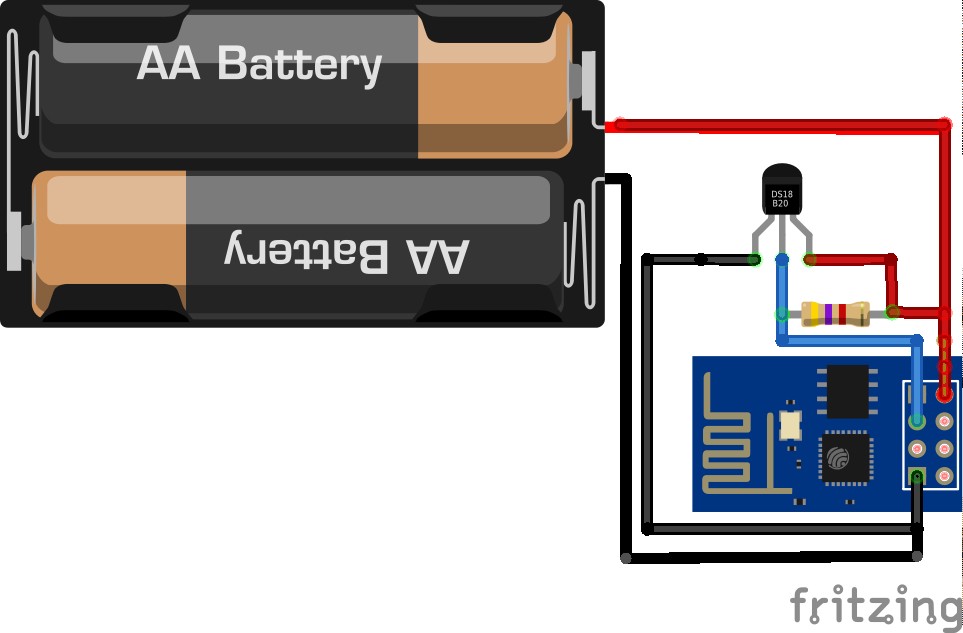

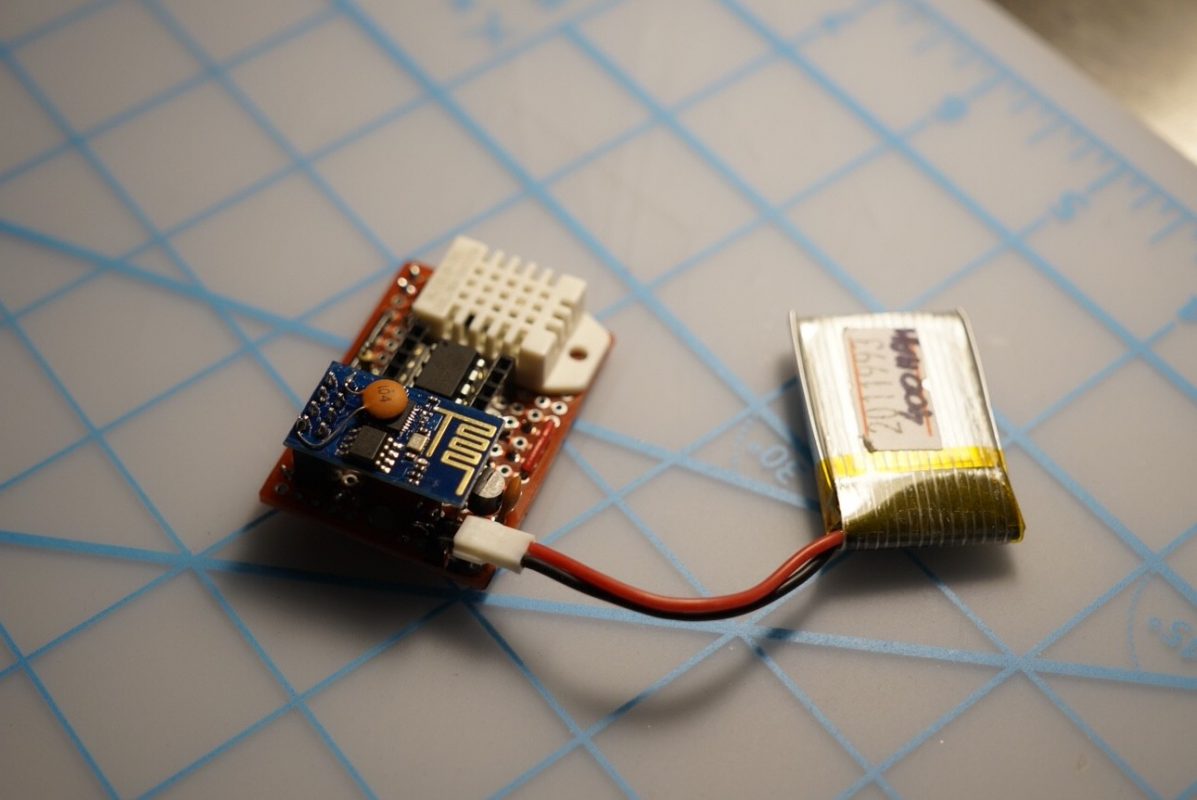

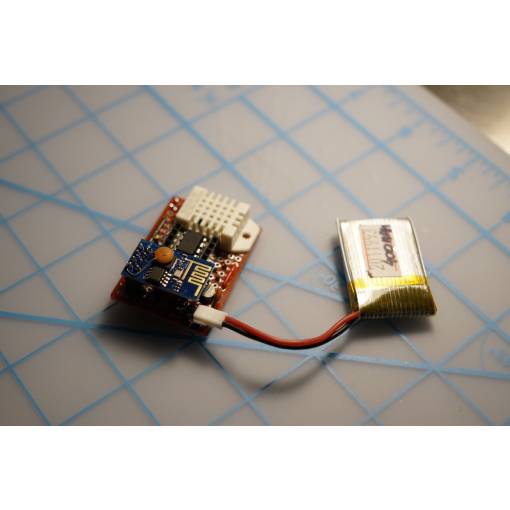

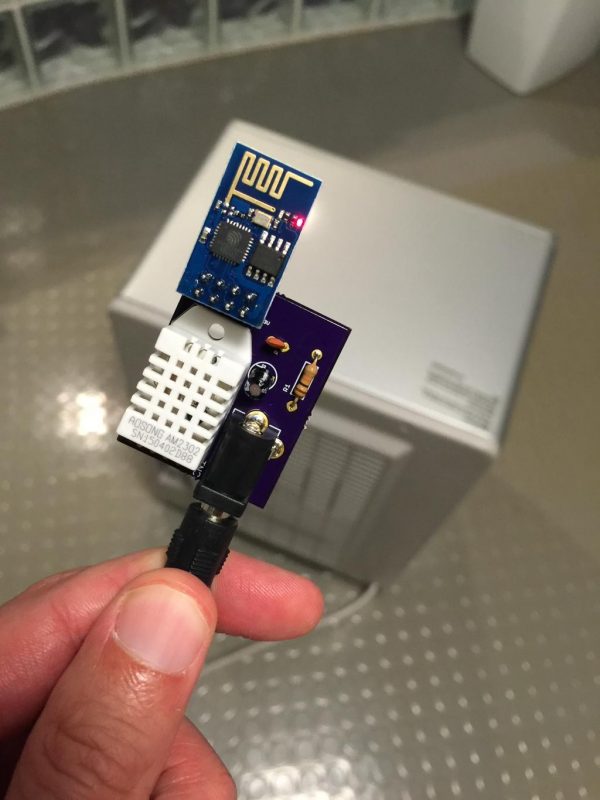

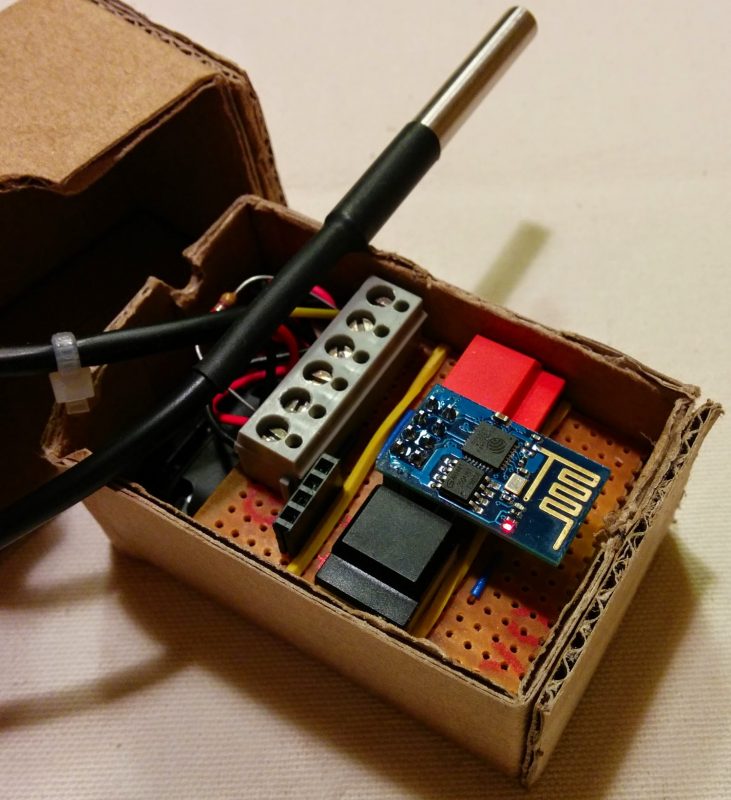

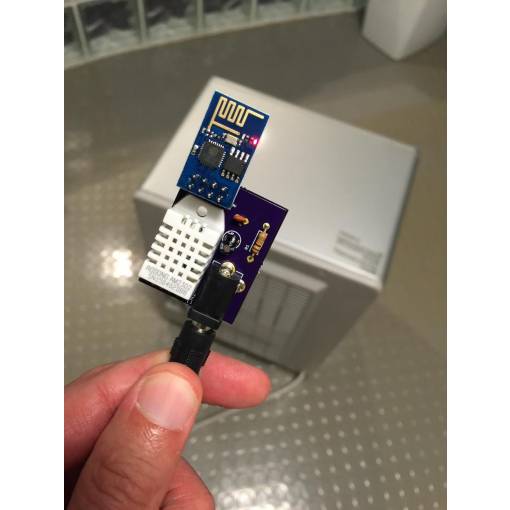

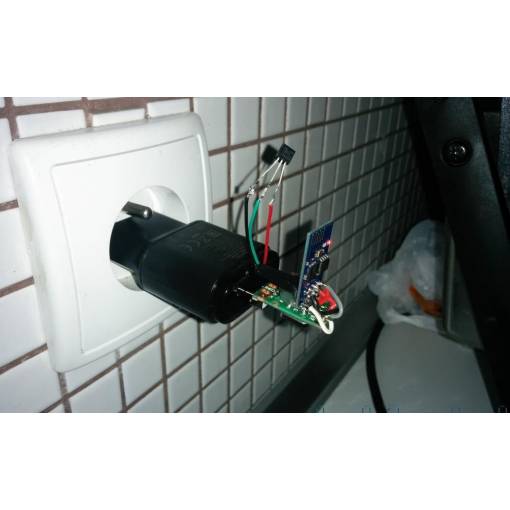

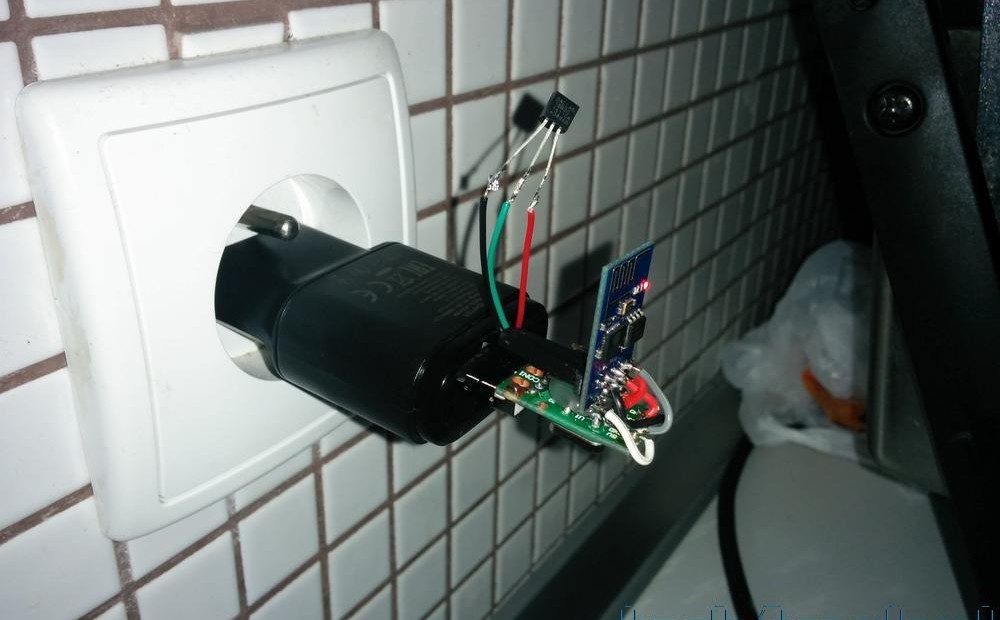

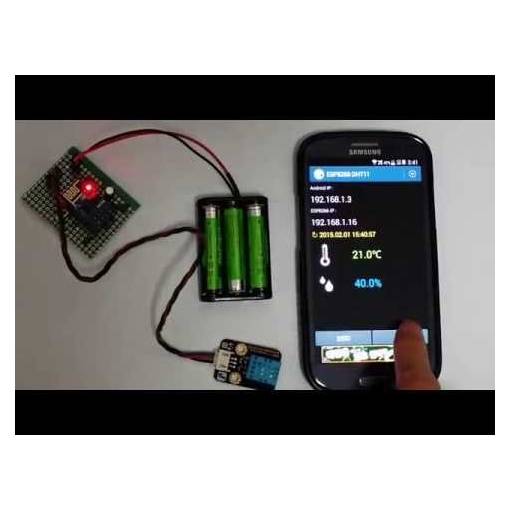

Výzva je tu! Pripojte k tomuto boardu digitálny teplomer alebo vlhkomer, nastavte WIFI ako DHCP client a zobrazte si teplotu na mobile, na počítači alebo kdekoľvek na internete!

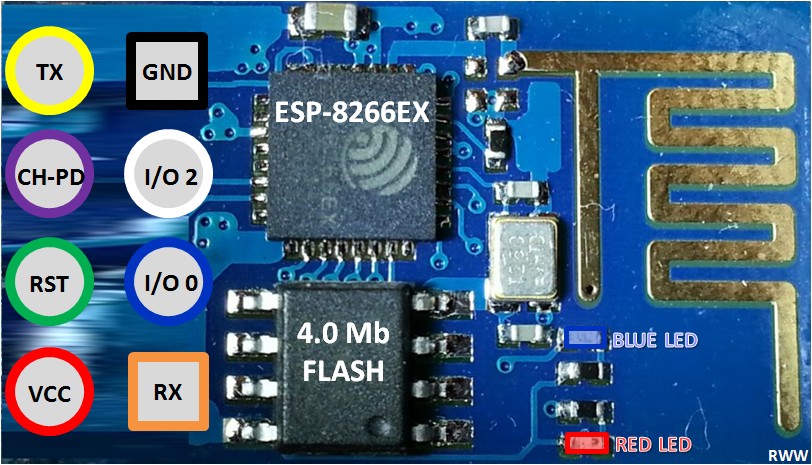

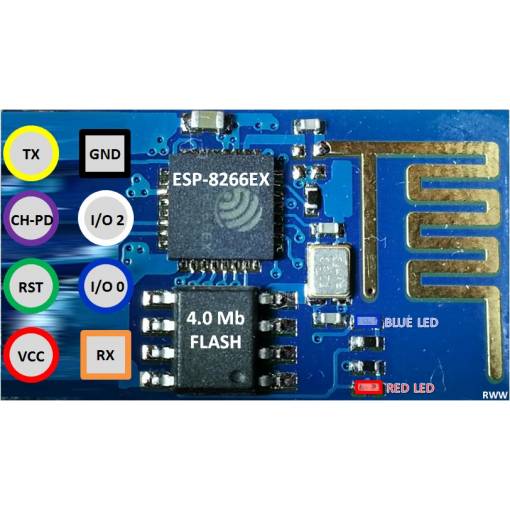

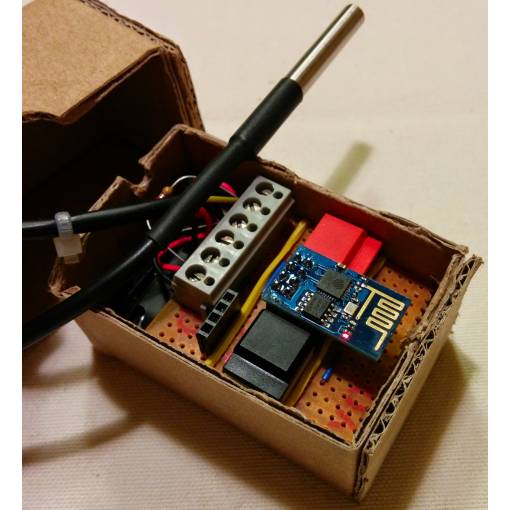

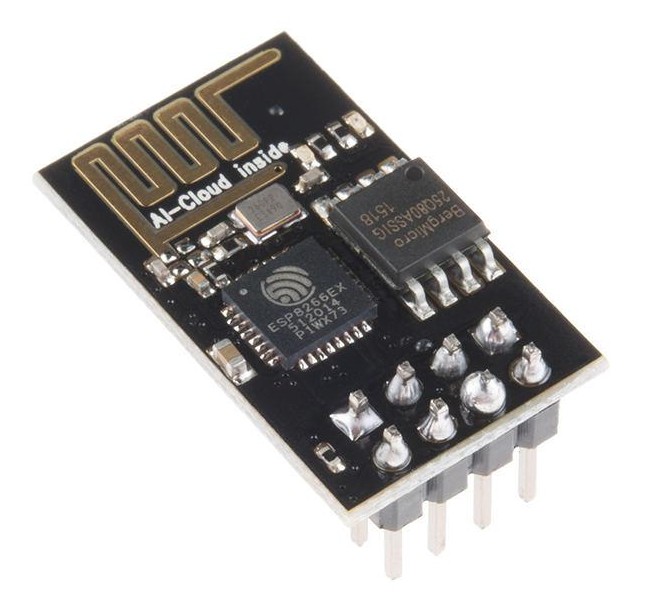

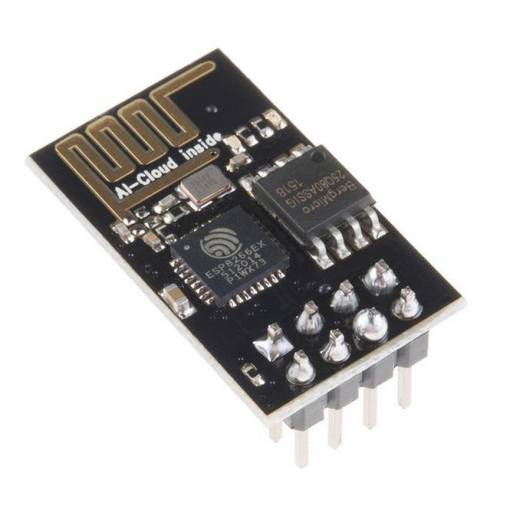

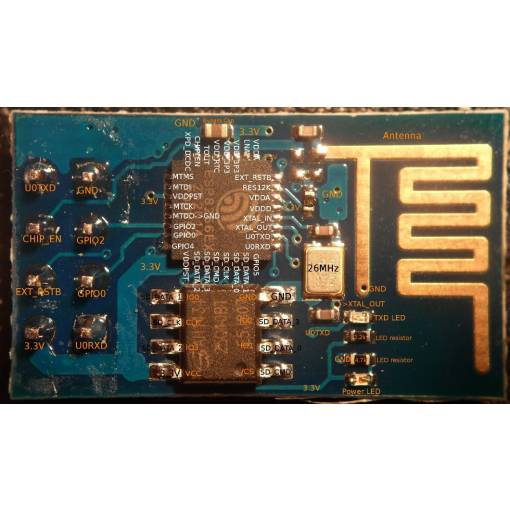

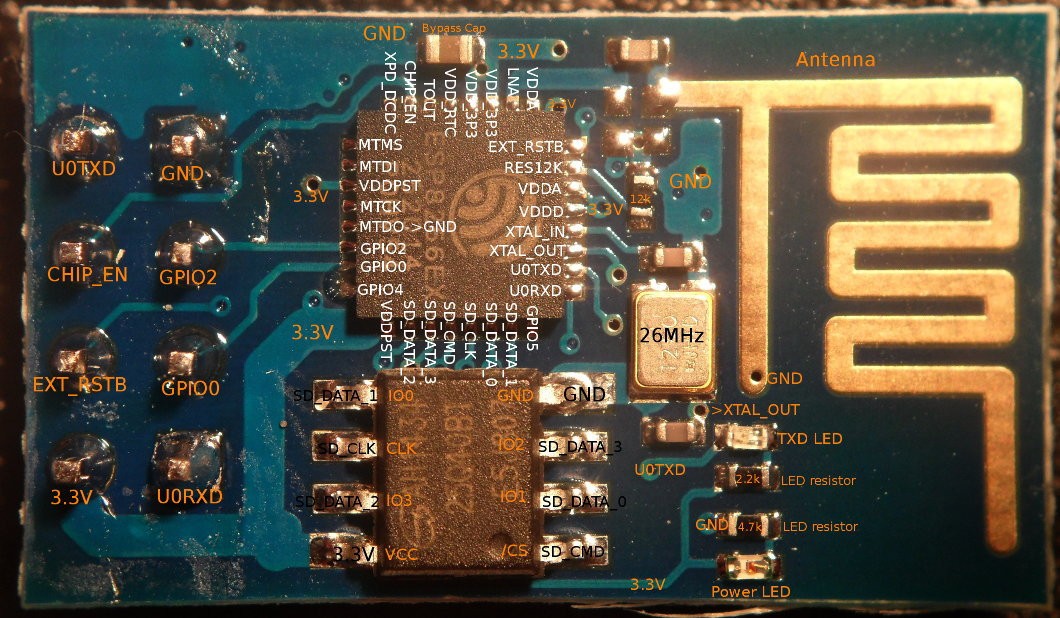

Bezdrôtový WIFI teplomer sa dá vyrobiť pod 200Kč, www.dratek.cz dodáva verziu ESP8266-01 s čiernym plošným spojom, ktorá má 1024KB FLASH.
Pôvodná verzia s modrým plošným spojom mala iba 512KB FLASH.
Špecifikácia a vlastnosti:
- SDIO 2.0, SPI, UART
- 32-pin QFN púzdro
- Extrémne malé rozmery DPS
- Na DPS je integrovaná anténa
- Integrovaný RF prepínač, balun, 24dBm PA, DCXO, a PMU
- Integrovaný RISC procesor, on-chip pamäť a externé pamäťové rozhranie
- Modul obsahuje program pre komunikáciu cez sériovú linku pomocou jednoduchých AT príkazov.
- QOS manažment
- I2S rozhranie
- Integrované šifrovanie a zabezpečenie WEP, TKIP, AES, a WAPI
- Podporuje APSD pre VoIP aplikácie
- Žiadne externé komponenty RF
Sieť:
- 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Integrovaný TCP/IP stack
- Integrovaný TR switch, balun, LNA
- Integrované PLLs, regulátory, DCXO a jednotky pre správu napájania
- + 19.5dBm výstupný výkon v režime 802.11b
- Integrovaný 32-bit CPU môže byť použitý ako procesor aplikácie
- SDIO 1.1/2.0, SPI, UART
- STBC, 1 × 1 MIMO, 2 × 1 MIMO
- A-MPDU & A-MSDU agregácie a 0.4ms ochranný interval
- Spotreba v pohotovostnom režime <1.0mW (DTIM3)
- Podpora 3 režimov: AP, STA, AP + STA
Viac informácií (v angličtine):
Upozornenie:
- Tento modul vyžaduje napájanie 3,3V pre VCC a 3,3V logiku. Nie je 5V tolerant.
- Pripojením RX alebo TX na 5V Arduino sa tento modul zničí! Musíte použiť prevodník logickej úrovne, alebo Arduino na 3,3V.
- Ide o výkonnú verziu WIFI s dobrou priepustnosťou prostredím. V špičkách môže byť príkon pomerne vysoký. Potrebuje aspoň 300mA. Napájanie 3,3 V na Arduino Uno nie je dostatočné pre napájanie tohto modulu. Musíte zaistiť samostatné.
Balíček obsahuje ESP8266 ESP-01 WIFI TCP/IP.
